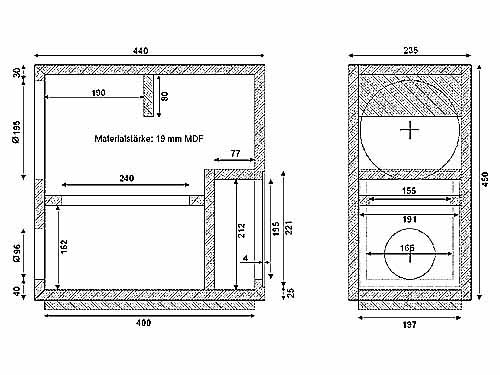

• Gehäusematerial:10 mm MDF-Platte
• 1 St.
Rück/Frontwand: 197 x 450 mm *
• 2 St.
Deckel/Boden: 197 x 440 mm *
• 1 St.
Sockel: 197 x 400 mm
• 2 St.
Seitenwände: 440 x 450 mm
• 1 St.
Ringversteifungsbrett: 197 x 240 mm
• 1 St.
Versteifungsbrett: 197 x 80 mm
• 1 St.
Kammerbrett klein: 197 x 77 mm
• 1 St.
Kammerbrett groß: 197 x 231 mm
* Diese Zuschnitte weisen eine 45°
Fase an der Vorder- und Rückseite auf. Bei stumpfer Verleimung
müssen die Maße entsprechend abgeändert werden.
Zusammenbau
•
Durch die rechtwinkligen Zuschnitte wird
der Aufbau des ZEONsub sehr einfach. Wir gehen davon aus, daß alle
Teile aus der Stückliste schon genau zugesägt sind und die
Ausfäsungen für BR-Rohr, Ringversteifung und Aktivmodul schon
vorhanden sind:
1. Eine Seitenwand auf die Arbeitsfläche
legen und mit Holzleim oder Montagekleber ( „Pattex Montage
Kraft-Kleber" oder „Bison Montage Kleber Deco" )mit der Frontwand
und dem Deckel verkleben. Fest andrücken bis der Kleber aus den
Fugen quillt.
2. Danach wird das Versteifungsbrett [klein]
und die Ringversteifung angebracht.
3. Nun wird die Bodenplatte ebenfalls auf die
liegende Seitenwand geklebt und fest angedrückt.
4. Bevor die noch fehlende Rückwand angesetzt
wird, werden zuerst noch die zwei Kammerbrettchen für das Aktivmodul
eingeklebt. Ist dies geschehen, wird die Rückwand von hinter
angebracht |
5. Die ganz Konstruktion wird nun mit
Spannbändern oder starkem Klebeband miteinander fixiert.
6. Der ganze Aufbau muß absolut luftdicht
sein, da dieser Subwoofer enorme Kräfte entwickelt, was bei
kleinsten Löchern zu Strömungsgeräuschen führt. An dieser Stelle
können noch einmal alle Kleberänder geprüft werden und falls
erforderlich mit Montagekleber abgedichtet werden. Jetzt muß der
Kleber erst einmal aushärten und abbinden bevor weitergearbeitet
werden kann.
7. Alles ok! Nun werden alle Seitenkanten der
Senkrechten ordentlich mit Montagekleber versehen um die zweite
Seitenwand darauf zulegen und das Subwoofergehäuse zu schließen. Zur
Beschwerung können Bücher verwendet werden
8. Ist über Nacht nun alles getrocknet können
die leicht überstehenden Kanten verschliffen werden. Jetzt kann mit
der Oberflächenbehandlung begonnen werden. Wertvolle Hilfestellung
zum Thema Lackieren und Furnieren gibt es in den
Selbstbau-Zeitschriften Klang+Ton oder HobbyHifi.
9. Ist das Gehäuse nun fertig, wird die
Kabelführung für den Durchgang vom Aktivmodul HS80 zum Subwoofer
gebohrt Die Kabeldurchführung muß auch luftdicht verschlossen sein (
z.B. mit Heiþkleber) damit kein Druck auf da Aktivmodul ausgeübt
werden kann.
10. Nachdem mit dem Dichtband sowohl die
Lautsprecheröffnungen als auch der Aktivmoduleinschub abgeklebt sind
wird Chassis und HS80 angeschlossen und eingeschraubt. Die Polung
des Lautsprechers ist an dieser Stelle ohne Bedeutung, da am
Aktivmodul später eine Umschaltung von außen vorgenommen werden
kann. Das BR-Rohr (ungekürzt) wird zum Schluß mit einem Gummihammer
vorsichtig in die Öffnung eingepasst und der Sockel mit 4 Schrauben
von unten angeschraubt..
|
