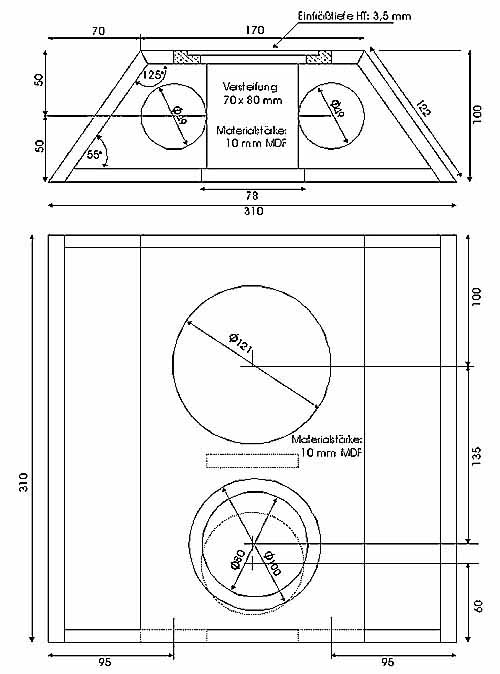

• Gehäusematerial:10 mm MDF-Platte
• 1 St.
Rückwand 310 x 310 mm *
• 2 St.
Deckel/Boden 310 x 100 mm **
• 1 St.
Frontwand 170 x 310 mm*
• 2 St.
Seitenschrägen 122 x 310 mm *
• 1 St.
Versteifungsbrett 70 x 80 mm
* Diese Zuschnitte weisen eine 45°
Fase an der Vorder- und Rückseite auf. Bei stumpfer Verleimung
müssen die Maße entsprechend abgeändert werden.
** Diese Zuschnitte weisen eine
umlaufende 45° Fase auf. Bei stumpfer Verleimung müssen die Maße
entsprechend abgeändert werden.
Gehäuseaufbau
•
Wir gehen davon aus, daß alle in der
Zuschnittsliste aufgeführten Bretter maßgerecht vorliegen und mit
sämtlichen Öffnungen ( Lautsprecher, Terminal, BR-Rohr) versehen
sind.
1. Beginnend mit der liegenden Rückwand,
werden auf diese die beiden Seitenschrägen und der Deckel mit dem
Boden angebracht. Da hier nicht mit Spannriemen oder Schraubzwingen
gearbeitet werden kann, werden alle Bretter mit breitem Klebeband
fixiert. Für die Klebeverbindungen eignet sich besonders
Montagekleber, der mittlerweile von verschiedenen Firmen in sehr
guter Qualität angeboten wird. [ Pattex Montage Kraft-Kleber oder
Bison Montage Kleber Deco ] |
2. Nun wir das Versteifungsbrett senkrecht an
die dementsprechende Stelle gesetzt.
3. Jetzt wird nur noch die Frontwand
aufgesetzt und verleimt. Ein letzter prüfender Blick stellt noch
einmal sicher, dass sich alle Verbindungen bündig aneinander
anschmiegen.
4. Nach dem vollständigen Durchtrocknen des
Klebers werden überstehende Kanten plan verschliffen. Nun kann mit
der Lackierung oder Furnierung des Gehäuses begonnen werden. Zu
diesen Themen bieten die zwei Fachzeitschriften HobbyHifi und
Klang+Ton hilfreiche und professionelle Berichte an.
5. Die Frequenzweichenbauteile werden mit
Heißkleber auf die Rückseite des Terminals geklebt und mit Kabeln
ausgestattet, sodaß die Endmontage sich in Minuten erledigen
lässt.
6. Die Bedämpfung des Gehäuses geschieht mit
Sonofil; dieses wird raumfüllend in der Box locker verteilt. Die
ungekürzten Bassreflexrohre bleiben frei.
|
