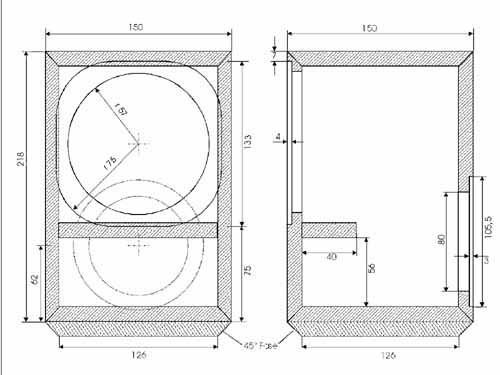

Gehäusematerial: |
12 mm MDF |
|
4 St. Seitenwände |
218 x 150 mm |
|
2 St. Deckel/Boden |
150 x 150 mm
|
|
1 St. Versteifungsbrett: |
126 x 40 mm |
|
1 St. Sockel: |
150 x 150 mm
| •Diese Zuschnitte
weisen eine 45° Fase auf. Bei stumpfer Verleimung müssen die Maße
entsprechend abgeändert werden.
Auszug aus Klang+Ton
1/2001:
„ Alle spektakulären Filmpassagen
meisterten die Winzlinge dank der Hilfe ihres großen Partners selbst
in für Mietwohnungen nicht mehr erlaubten Lautstärken, ohne dabei
unmutig zu reagieren. Besonders glänzen sie jedoch bei der
Wiedergabe des Live-Konzerts vo „Fleetwood Mac" in Köln. Hier macht
es nicht nur den Musikern Spass, nicht nur in der ersten Reihe,
sondern mitten drin zu sitzen. In dieser Disziplin können sie
einigen wesentlich teureren Boxen einiges vormachen" |
• Wir
gehen davon aus, daß alle in der Zuschnittsliste aufgeführten
Bretter maßgerecht vorliegen und mit sämtlichen Öffnungen (
Lautsprecher, Terminal,) versehen sind. Ist dies der Fall wird nach
folgendem Plan der Zusammenbau ein Kinderspiel.
1. Für den Zusammenbau dieses kleinen
Gehäuses brauchen wir ca.15-20 Streifen Klebeband 10 cm Länge. Wird
Massivholz oder Furniertes MDF verwendet, prüfen ob das Klebeband
keine Rückstände nach dem Abziehen hinterläþt. Diese Klebestreifen
dienen zum fixieren der einzelnen Gehäuseseiten.
2. Als Kleber dient Montagekleber [ Pattex
Montage Kraft-Kleber oder Bison Montage Kleber Deco ] oder üblicher
Holzleim.
3. Im ersten Schritt verkleben wir die
Frontwand mit einer Seitenwand und dem Deckel. Alle drei Teile mit
mindestens 2-3 Klebebänder fixieren.
4. Nun das innere Versteifungsbrett zusammen
mit der zweiten Seitenwand anbringen. Ebenfalls gut mit den
Klebestreifen fixieren.
5. Von hinten wird nun die Rückwand
eingeklebt.
6. Als letztes folgt der Boden. Bei
paßgenauen Zuschnitten sollte nun kein Spalt mehr sichtbar sein und
das Gehäuse luftdicht abgeschlossen sein.
7. Der Sockel kann entweder nach dem Trocknen
ebenfalls mit dem Gehäuse verklebt werden oder nach der
Oberflächengestaltung angeschraubt werden.
8. Nun kann mit der Lackierung oder
Furnierung des Gehäuses begonnen werden.
Zu diesen Themen bieten die zwei
Fachzeitschriften HobbyHifi und Klang+Ton hilfreiche und
professionelle Artikel an.
9. Die Frequenzweichenbauteile werden nach
der Abbildung auf das Terminal mit Heißkleber geklebt.
|
