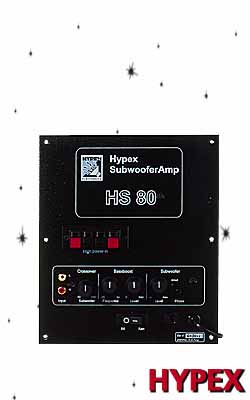

HYPEX AKTIVMODULE
SUBWOOFER-MODUL
HS 80
Art. Nr. 760000
EURO 153,00
VE 1 Stk |
|
Technische
Daten
Nennleistung 8½/100Hz
Nennleistung 4½/100Hz
Subsonicfilter (12dB/Oct.)
Trennfrequenz Subwoofer
Bassboost-Frequenz
Bassboost-Pegel
Dämpfungsfaktor Eingangsimpedanz (low
level)
Eingangsimpedanz (high level)
Filtertype
Sicherungssyteme
Betriebsarten

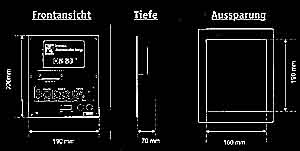

Außenabmessungen BxHxT
Einbauabmessungen BxH |
65 Watt
85 Watt
24Hz-3dB
regelbar, 50Hz-150Hz
regelbar, 20Hz-50Hz
0dB-6dB
350
15kOhm
10kOhm
Linkwitz-Riley 24dB/Oct.
Übertemperatur, Kurzschluß
EIN mit Einschaltautomatik/AUS
190x220x70mm
165x195
mm | |
• Das HS 80 Aktiv-Subwoofermodul setzt
in seiner Klasse Maßstäbe. Ausgestattet mit der selben hochwertigen
Regelungselektronic wie die großen HS 200 und HS 500 Module besitzt es
einen Subsonicfilter sowie einen Linkwitz-Riley-Filter 4.Ordnung im
Tiefpaß. Neben der variablen Einstellung von Gesamtverstärkung und
Trennfrequenz besteht zudem die Möglichkeit einer stufenlosen, aktiven
Tiefbaßanhebung von 0dB-6dB im Bereich zwischen 20Hz und 50Hz. Mit dem
parametrischen Eingriff kann man den Frequenzgang durch Hinzufügen von
einer partiellen Amplitudenerhöhung so modellieren, daß er an die
akustischen bzw. mechanischen Eigenschaften des Subwoofers angepaßt werden
kann. Gleichwohl kann die aktive Tiefbaßanhebung auch einfach dazu genützt
werden, um den Subwoofer auf die Raumakustik oder die persönliche
Hörvorliebe abzustimmen. Mit 85 Watt/4 Ohm steht genug Leistung zur
Verfügung, um Subwoofer mit Bässen bis zu 30cm betreiben zu können. •
|

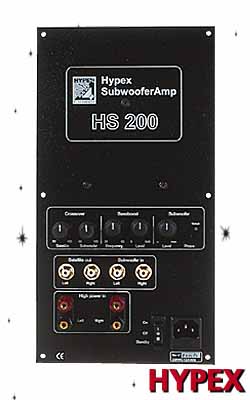

HYPEX AKTIVMODULE
SUBWOOFER-MODUL
HS 200
Art. Nr. 760002
EURO 306,00
VE 1 Stk |
|
Technische
Daten
Nennleistung 8½/100Hz
Nennleistung 4½/100Hz
Subsonicfilter (12dB/Oct.)
Trennfrequenz Subwoofer
Trennfrequenz Satellit
Bassboost-Frequenz
Bassboost-Pegel
Dämpfungsfaktor Eingangsimpedanz (low
level)
Eingangsimpedanz (high level)
Filtertype
Sicherungssyteme
Betriebsarten

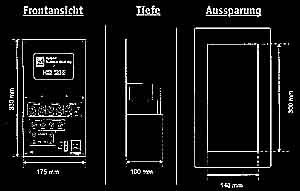

Außenabmessungen BxHxT
Einbauabmessungen BxH |
125 Watt
200 Watt
24Hz-3dB
regelbar, 50Hz-150Hz
regelbar, 50Hz-150Hz
regelbar, 20Hz-50Hz
0dB-6dB
600
15kOhm
1kOhm
Linkwitz-Riley 24dB/Oct.
Kurzschluß, DC am Ausgang
EIN mit Einschaltautomatik/AUS
175x330x100 mm
150x305
mm | |
• Das HS 200 Subwoofer-Modul ist im
Preis-Leistungsverhältnis der Überflieger. Ausgestattet mit hochwertigsten
Bauteilen für die Regelungselektronik bietet es einen Subsonicfilter sowie
einen Linkwitz-Riley-Filter 4.Ordnung im Tiefpaß. Neben der variablen
Einstellung von Gesamtverstärkung und Trennfrequenz besteht zudem die
Möglichkeit einer stufenlosen, aktiven Tiefbaßanhebung von 0dB - 6dB im
frei einstellbaren Bereich zwischen 20Hz und 50Hz. Mit dem parametrischen
Eingriff kann man den Frequenzgang durch Hinzufügen von einer partiellen
Amplitudenerhöhung so modellieren, daß er an die akustischen bzw.
mechanischen Eigenschaften des Subwoofers angepaßt werden kann. Gleichwohl
kann die aktive Tiefbaßanhebung auch einfach dazu genützt werden, um den
Subwoofer auf die Raumakustik oder die persönliche Hörvorliebe
abzustimmen. Eine weitere Selbstverständlichkeit des HS200 Modules sind
die aktiv regelbaren Satellitenausgänge, an die die Aktivsatelliten bzw.
die Endstufen für die passiven Satellitenlautsprecher angeschlossen werden
können. Mit 200 Watt/4½ steht genügend Leistung zur Verfügung, um
Subwoofer mit einem 38cm-Baß bzw. zwei 30cm-Bässe ohne Probleme betreiben
zu können. • |

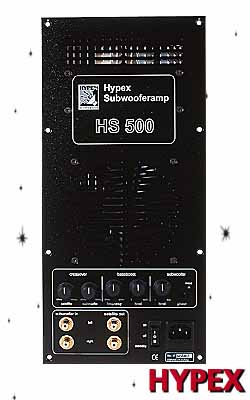

HYPEX AKTIVMODULE
SUBWOOFER-MODUL
HS 500
Art. Nr. 760004
EURO 739,00
VE 1 Stk |
|
Technische
Daten
Nennleistung 8½/100Hz
Nennleistung 4½/100Hz
Subsonicfilter (12dB/Oct.)
Trennfrequenz Subwoofer (regelbar)
Trennfrequenz Satellit (regelbar)
Bassboost-Frequenz
Bassboost-Pegel
Dämpfungsfaktor
Eingangsimpedanz (low level)
Eingangsimpedanz (high level)
Filtertype
Sicherungssyteme
Betriebsarten

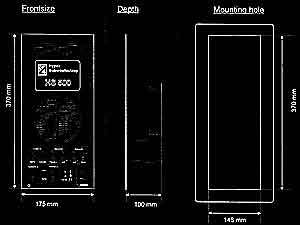

Außenabmessungen BxHxT
Außenabmessungen BxHxT
Einbauabmessungen BxH |
490 Watt
720 Watt
24Hz-3dB
regelbar, 50Hz-150Hz
regelbar, 50Hz-150Hz
regelbar, 20Hz-50Hz
0dB-6dB
800
10kOhm
1kOhm
Linkwitz-Riley 24dB/Oct.
Übertemp., Kurzschluß, Clipping,
DC am Ausgang
EIN mit Einschaltautomatik/AUS
190x330x75mm,Leistungseinheit
175x370x100mm, Steuer/Regeleinh.
150x345,Steuer/Regeleinheit | |
• Das HS 500 Aktiv-Subwoofermodul ist
auch eine Klasse für sich. Bei der Auswahl der Bauteile für die Steuer-
und Regelungselektronik kamen nur hochwertigste Zutaten zum Einsatz. Es
bietet wie die anderen Subwoofermodule ebenfalls einen Subsonicfilter
sowie einen Linkwitz-Riley-Filter 4. Ordnung im Tiefpaß.Neben der
variablen Einstellung von Trennfrequenz und Gesamtverstärkung besteht
zudem die Möglichkeit einer stufenlosen, aktiven Tiefbaßanhebung von 0dB
-6dB im frei einstellbaren Bereich zwischen 20Hz und 50Hz. Detaillierte
Beschreibung für die Tiefbaßanhebung gibt es beim HS80/200-Modul. Genauso
wie das HS 200 ist das HS 500 Modul mit aktiv regelbaren
Satellitenausgängen ausgestattet,an die die Aktivsatelliten bzw. die
Endstufen für die passiven Satellitenlautsprecher angeschlossen werden
können. Da man sich beim HS 500-Modul bereits in einer Leistungsklasse
befindet, in der es nicht mehr sinnvoll ist das komplette Modul auf einer
Plattform aufzubauen, gibt es zwei Plattformen beim HS 500. Auf der einen
befindet sich die aktive Steuer/-Regelungseinheit, die in das Gehäuse
eingelassen wird, und auf der anderen die Leistungseinheit mit dem
mächtigen Ringkerntrafo. Die schwere Leistungseinheit kann in einem
separaten Gehäuse oder in dem Subwoofer selbst untergebracht werden.
Natürlich gibt es in dieser Klasse einen elektronisch geregelten Lüfter
gratis dazu. Mit 720Watt/4½ steht dann dem Aufbau einer ganzen
Subwoofer-Armada schließlich nichts mehr im Wege. Ein Erdbebensimulator
kommt damit ebenfalls in greifbare Nähe. •
|

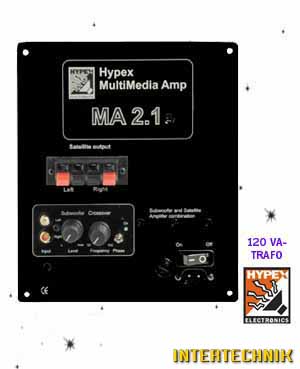

HYPEX AKTIVMODULE
MA 2.1
Art. Nr. 760016
EURO 199,00
VE 1 Stk |
|
Technische Daten
Nennleistung Satellite
Nennleistung Subwoofer
Subsonicfilter (12dB/Oct.)
Trennfrequenz Subwoofer/
Sattelite
Bassboost
Dämpfungsfaktor Eingangsimpedanz (low
level)
Sicherungssyteme
Betriebsarten
Außenabmessungen BxHxT
Einbauabmessungen BxH
|
80 + 80 Watt @ 4½/ 65 + 65 Watt@
8½
85 Watt @ 4½/ 65 Watt@ 8½
20Hz-3dB
50Hz-150Hz/ 12 dB/Oct. (regelbar,
synchron)
60Hz / + 3 dB (permanent
aktiv)
350
10kOhm
Übertemperatur, Kurzschluß
EIN mit Einschaltautomatik/AUS
190 x 220 x 70 mm
160 x 190
mm | |
•
Multimediaverstärker für den Einsatz in hochwertigen
PC-Satelliten/Subwoofersystemen oder Hifibereich. Der MA2.1 besteht aus
einem aktivem Subwooferverstärker mit integriertem Baßboost und einem
Stereo-Satellitenverstärker. Eingebaut wird der MS2.1 im Subwoofergehäuse.
Von hier aus treibt er intern den Baß an und versorgt extern über die
Lautsprecherklemmen die zwei Satellitenlautsprecher. Die Trennfrequenz
zwischen Subwoofer und den Satelliten kann stufenlos zw. 50 -150 Hz.
eingestellt werden. Kräftige Endstufen mit bis zu 80 Watt je Kanal sorgen
für einen präzisen und sauberen Sound; ideal für realitätsgetreue
Videospiele oder professionelle Tonbearbeitung am PC . Einfach den MA2.1
mit der Soundkarte oder CD-Player verbinden. • |

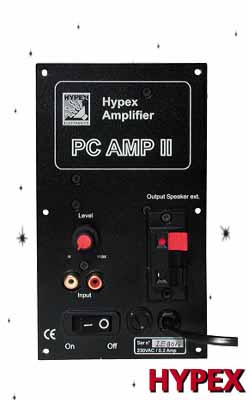

HYPEX AKTIVMODULE
PC AMP II
PCAMP2
Art. Nr. 760014
EURO 89,00
VE 1 Stk |
|
Technische
Daten
Nennleistung 4
Nennleistung 8
Nennleistung gebrückt
Subsonicfilter (12dB)
Dämpfungsfaktor Eingangsimpedanz (high
level)
Betriebsarten
Sicherungssytem
Außenabmessungen BxHxT
Einbauabmessungen BxH |
2x14 Watt
2x12 Watt
22 Watt
24Hz / -3dB
100 (100Hz/8½)
10k½
Ein / Aus
Kurzschlussschutzschaltung
Spitzenstrombegrenzung,
Übertemperatursicherung
100x175mmx60mm
75mmx150mm | |
• Das Aktivmodul PC AMP II wurde
speziell für den Aufbau von gehobenen PC-Lautsprechern entwickelt. Es
verfügt über einen Stereo-Chincheingang für den linken und rechten
Lautsprecher. Das Modul selbst hat zwei getrennte Verstärkereinheiten, die
entweder separat für den linken und rechten Lautsprecher genütz werden
oder aber in gebrückter Form einen einzelnen Lautsprecher versorgen, z.B.
einen Centerspeaker. Durch den zweifachen Verstärkeraufbau des PC AMP II
benötigt man zum einen nur ein Modul für beide LS-Boxen und zum anderen
ergeben sich dadurch auch viele Variationsmöglichkeiten innerhalb eines
Gehäuses. So ist das PC AMP II auch ideal für kleine Push/Pull- oder
Compoundsubwoofer geeignet, bei denen der linke und rechte Kanal akustisch
miteinander gekoppelt sind. Desweiteren kann natürlich auch ein
vorhandener passiver Zweiwege-Lautsprecher teilaktiviert werden, indem
einfach ein PC AMP II eingebaut wird und somit eine Bi-Amping-Box
entsteht. Die Lautstärke wird über ein Stereo-Poti mit einem Einstellknopf
geregelt. • |

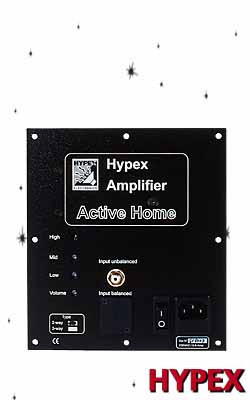

HYPEX AKTIVMODULE
2 WEGE AKTIV-MODUL
ACTIVE2
Art. Nr. 760006
EURO 184,00
VE 1 Stk |
|
Technische
Daten
Nennleistung 4½/Baß
Nennleistung 8½/Baß
Nennleistung 4½/Hochtöner
Nennleistung 8½/Hochtöner
Gesamtleistung
Subsonicfilter (24dB/Oct.)
Frequenzbereich Baß
Frequenzbereich Hochtöner
Dämpfungsfaktor
Eingangsimpedanz (Line-In)
Filtertype
Sicherungssyteme
Standard-Trennfrequenz
Betriebsarten

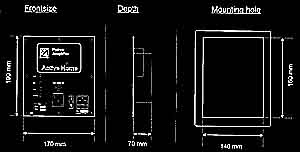

Außenabmessungen BxHxT
Einbauabmessungen BxH |
50 Watt
40 Watt
50 Watt
40 Watt
80 Watt
24Hz- 3dB
Subsonicfreq 24Hz-Trennfreq.
IC-Baustein
Trennfreq. IC-Baustein-85kHz-3d B
350
10kOhm
Linkwitz-Riley 24dB/Oct.
Spitzenstrombegrenzung, Kurzschluß
2000Hz 4000Hz (mitgelieferte
IC-Bausteine)
EIN mit Einschaltautomatik/ AUS
170x190x70mm
145x165mm | |
• Das Aktive 2 Verstärkermodul besteht
aus zwei separaten Verstärkern und einer Aktiv-Weiche. Mit Hilfe
austauchbarer IC-Bausteine kann die Trennfrequenz zwischen Tieftöner und
Hochtöner frei gewählt werden. Hierfür stehen 17 Frequenzbausteine von
100Hz bis 4000kHz zur Verfügung. Durch die Verwendung hochwertiger
Linkwitz-Riley-Filter 4.Ordnung ist die Anpassung zwischen Tief- und
Hochtöner problemlos. Für die Aktivweiche werden ausschließlich
engtolerierte 5% MKT-Kondensatoren und 1% Metallfilmwiderstände
eingesetzt. Tieftöner sowie Hochtöner können stufenlos, von außen,
imSchalldruck aneinander angepaßt werden. Der Dual-Verstärker mit
jeweils"echten" 50Watt stellt zudem genügend Leistung zur Verfügung um
jederzeit ein sattes Klangbild produzieren zu können.
Zum Schutz der Lautsprecher ist eine
Spitzenstombegrenzung und eine Kurzschlußschutzschaltung eingebaut. Des
weiteren ist natürlich auch dieses HYPEX-Modul mit einer
Einschaltautomatik ausgestattet. •
|

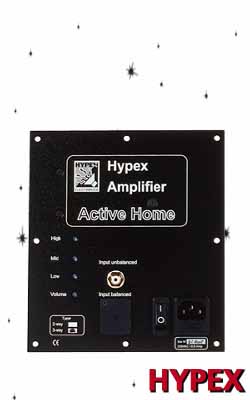

HYPEX AKTIVMODULE
3WEGE AKTIV-MODUL
ACTIVE3
Art. Nr. 760008
EURO 224,00
VE 1 Stk |
|
Technische
Daten
Nennleistung 4½/8½ Baß
Nennleistung 4½/8½ Mitteltöner
Nennleistung 4½/8½ Hochtöner
Gesamtleistung
Subsonicfilter (24dB/Oct.)
Frequenzbereich Baß
Frequenzbereich Mitteltöner
Frequenzbereich Hochtöner
Dämpfungsfaktor Eingangsimpedanz
(Line-In)
Filtertype
Sicherungssyteme
Standard-Trennfrequenz
Betriebsarten
Außenabmessungen BxHxT
Einbauabmessungen BxH |
85/65 Watt
85/65 Watt
85/65 Watt
120 Watt
24Hz-3dB
Subsonicfreq 24Hz-Trennfreq.
IC-low/mid
Trennfreq. IC-low/mid-Trennfreq.
IC-mid/high
Trennfreq. IC-mid/high:-85kHz-3dB
350
10kOhm
Linkwitz-Riley 24dB/Oct.
Übertemperatur, Kurzschluß
low/high: 400/800Hz; mid/high: 2/4kHz
EIN mit Einschaltautomatik/AUS
170x190x70mm
145x165mm | |
• Das Aktive 3 Verstärkermodul setzt
sich zusammen aus drei separaten Verstärkern und einer Aktiv-Weiche. Mit
Hilfe austauchbarer IC-Bausteine kann die Trennfrequenz zwischen
Tieftöner, Mitteltöner und Hochtöner frei gewählt werden. Hierfür stehen
17 Frequenzbausteine von 100Hz bis 4000kHz zur Verfügung. Auch beim Active
3kommen nur die filtertechnisch optimalsten Linkwitz-Riley-Filter
4.Ordnung zum Einsatz um eine problemlose Anpassung zwischen Tief-,
Mittel-und Hochtöner zu gewährleisten. Für die Aktivweiche werden
ausschließlich engtolerierte 5% MKT-Kondensatoren und 1%
Metallfilmwiderstände eingesetzt. Tieft-, Mittel- sowie Hochtöner können
stufenlos, von außen, imSchalldruck aneinander angepaßt werden. Der
drei-Verstärker mit einer Gesamtleistung von 120Watt stellen zudem
genügend Power zur Verfügung um nie in die Verlegenheit eines
Schwächeanfalls zu kommen. Zum Schutz des Aktivmoduls ist eine
Übertemperatursicherung und eine Kurzschlußschutzschaltung eingebaut. Des
weiteren ist natürlich auch dieses HYPEX-Modul mit einer
Einschaltautomatik ausgestattet. •
|
TRENNFREQUENZ
IC
für Active-Home Module
EURO 12,75
VE 1 Stk |
|
Technische
Daten
• Kompromißlose Auslegung der
Activ-Home-Module. Um die Module so flexibel wie möglich für die
Anpassung an verschiedene Lautsprecher zu gestalten, wurde ein
Baukastensystem entwickelt. Dieses Baukastensystem ermöglicht dem Anwender
verschiedene Trennfrequenzen zu wählen, indem er einfach ein IC auf der
Platine austauscht. • |
Hypex |
|
|
Art.Nr. |
Trennfrequenz/Hz
|
Bezeichnung |
760050 |
100 |
F-100 |
760051 |
125 |
F-125 |
760052 |
160 |
F-160 |
760053 |
200 |
F-200 |
760054 |
250 |
F-250 |
760055 |
315 |
F-315 |
760056 |
400 |
F-400 |
760057 |
500 |
F-500 |
760058 |
630 |
F-630 |
760059 |
800 |
F-800 |
760060 |
1K0 |
F-1K0 |
760061 |
1K2 |
F-1K2 |
760062 |
1K6 |
F-1K6 |
760063 |
2K0 |
F-2K0 |
760064 |
2K5 |
F-2K5 |
760065 |
3K2 |
F-3K2 |
760066 |
4K0 |
F-4K0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
