• Gehäusematerial:19 mm MDF-Platte
• 120,0 x
23,4 (6x) Seiten (30° angefast)
• 24,5 x
21,2 (2x) Deckel (gleichsch. Dreieck)
• 14,5 x
16,7 (4x) Boden gleichsch. Dreieck)
• 18,9 x
15,0 (2x) Reflexkanal (30° angefast)
• 30,0 x
15,0 (2x) Fuß (gleichsch. Dreieck)
Zusammenbau
•
Neben den üblichen Werkzeugen erfordert
der Zuschnitt der Commodor eine Hand- oder Tischkreissäge, mit der
die um 2 cm breiter zugeschittenen Bretter aus dem Baumarkt an den

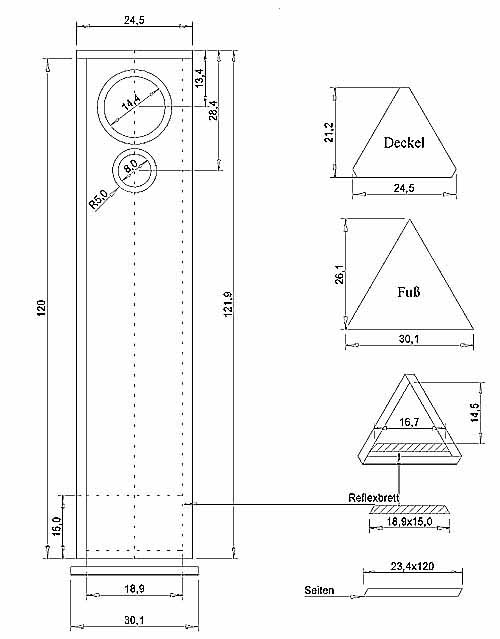

Seiten mit 30° angefast werden (siehe Bauplan), gleiches erfordert
das Reflexbrett, wobei die Fase jedoch entgegengesetzt ist. Nachdem
alle Bretter zugeschnitten und die Ausschnitte gesägt sind, beginnt
der Zusammenbau. |
1.Die Seitenplatten werden so miteinander
verkebt, dass je eine Fase auf der angrenzenden geraden Fläche
bündig aufsitzt. Dadurch ist je eine Fase innen und eine außen an
der Box (siehe Bauplan). Zuerst werden hierzu zwei Platten
aneinander gestellt und mit Paketband verbunden. Die Klebefuge
leicht öffnen, Leim auftragen (Pattex oder Bison-Montage) die
Platten bündig zusammenpassen und mit einer weiteren Klebergabe
abdichten. Die dritte Platte sofort in gleicher Weise verkleben. Sie
ergibt zwangläufig die gewünschte Form des Korpus. Über Nacht
trocknen lassen.
2.Überstehende Kanten des Korpus
glattschleifen und den Deckel aufkleben.
3.Der Reflexkanal besteht aus drei Teilen,
dem hochkant ins Gehäuse ragenden Reflexbrett sowie zwei Dreiecken.
Das R-Brett an ein Dreieck kleben und mit 2 Schrauben fixieren, das
2. Dreieck darunterkleben und ebenfalls verschrauben. Dieses
Konstrukt so in den Korpus kleben, das das untere Dreieck
herausschaut. Trocknen lassen.
4.Box und Fuß lackieren oder furnieren, dann
den Fuß unter die Box schrauben.
5.Verkabelte Frequenzweiche hinten unterhalb
des Hochtöners montieren, Sonofill locker bis unten einfüllen
(Reflexkanal frei lassen), Kabel an Lautsprecher und Terminal löten,
Lautsprecher einschrauben (Dichtband) und Musik genießen.
|
