OUTBACK CENTER GEHÄUSE
Stückliste
Zusammenbau
Holzliste in 19 mm MDF:

40,0 x 22,0 (2x) Front/Rückwand

(mit Leimzugabe: 40,0 x22,2))

28,3 x 22,0 (2x) Seiten

28,3 x 36,2 (2x) Deckel/Boden

Weichfaserdämmplatte 12 mm:

30,0 x 14,0 (1x) auf Rückwand

30,0 x 25,0 (2x) auf Deckel/Boden

14,0 x 25,0 (2x) auf Seiten kleben

Buchenleimholz in 15 bis 19 mm:

40,0 x 80,0 (1x) Frontblende

(Rest für Subwoofer verwenden)

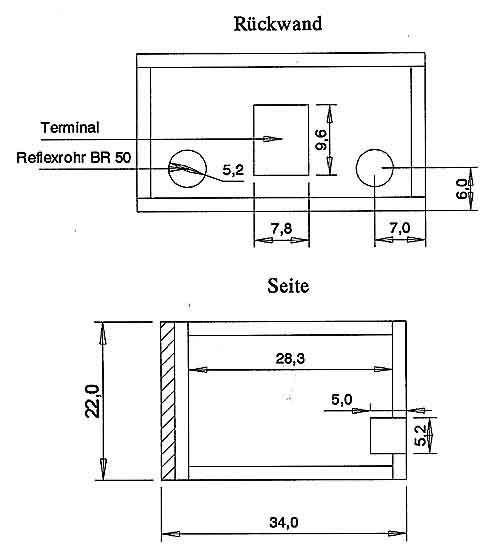

Auf der Rückwand Weichfaserdämmplatte ca. 4 cm von den Rändern mit Spezial-Tapetenkleister aufkleben, damit der Kleister bis zur weiteren Verwendung der Rückwand antrocknen kann.

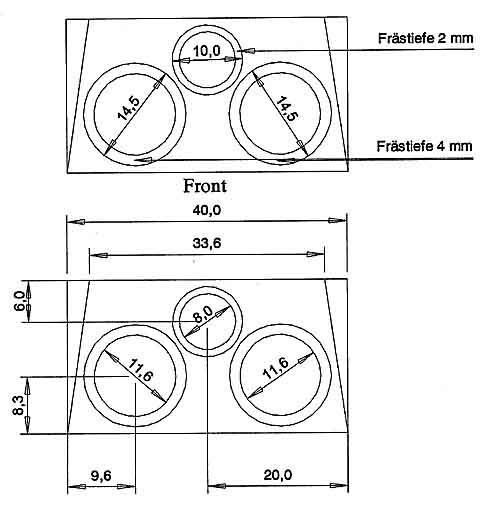

Auf die Frontplatte zuerst die 1. Seite, dann den Deckel, den Boden und die 2. Seite kleben. Jetzt die übrigen Weichfaserdämmplatten so auf die Innenwände kleben, dass sie rundum ca. 2 cm Platz haben. Die Rückwand schließt das Gehäuse. Das Gehäuse nach Trocknung des Klebers (über Nacht) glattschleifen, die Löcher für die Reflexrohre und die Anschlussdose sägen und den Korpus farbig und die trapezförmig zuschnittene Frontblende klar lackieren. Für die Verklebung der Frontblende mit dem Korpus Lackleim benutzen. Wenn eine Oberfräse zur Verfügung steht oder ein Schreiner hilft, sollten die Lautsprecher oberflächenbündig eingesenkt werden. Lautsprecherausschnitte sägen.

Die Frequenzweiche wird auf Rasterleiterplatten aufgebaut und mit dem mitgelieferten Kupferdraht oder (besser) dicken Kabeln frei verlötet und hinter einen der Bassmitteltöner auf die Rückwand oberhalb des Reflexrohres geschraubt. Das Gehäuse locker mit Sonofill füllen. Der Bereich bis 10 cm vor dem Reflexrohr bleibt frei. Terminal und Lautsprecher anlöten (auf Polung achten!) und anschrauben. Wenn alle Lautsprecher aufgebaut sind, steht einem Heimkinoerlebnis nichts mehr im Weg.
