Stückliste Holzliste in 19mm MDF:
40,0 x 35,0 (2x) Front/Rückwand
(mit Leimzugabe: 40,0 x 35,2 (2x))
31,2 x 35,0 (2x) Seiten
31,2 x 36,0 (4x) Deckel/Boden/
Brett1/Brett2 19,1 x 36,0 (1x) Abteiler für
Modul
Weichfaserplatte 6 - 12 mm:
30,0 x 20,0 (1x) auf Deckel
30,0 x 15,0 (2x) auf Front/R¸ckwand
20,0 x 15,0 (2x) auf Seiten kleben
Buchenleimholz 15 -19 mm:
40,0 x 80,0 (1x) oder Rest vom Center
Hinweise
Outbrack Center und Outback Subwoofer sehen
übereinandergestellt nicht nur gut aus sie können`s so auch. Als Fuß
für den Fernseher genutzt, treten leider sehr unschöne
Farbveränderungen (Konvergenz) auf, da der Subwooferbass nicht
magnetisch geschirmt ist.
Abhilfe schafft in diesem Fall eine
Metallplatte (Stärke 2mm), die unter den Deckel geschraubt
wird. |

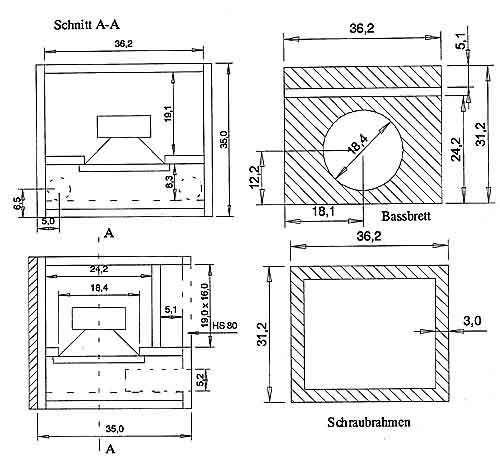

Bassbrett und Schraubrahmen nach Zeichnung
zuschneiden. Auf die Frontplatte zuerst die 1. Seite, dann den
Deckel, den Abteiler für Modul, das Bassbrett, den Schraubrahmen und
die 2. Seite kleben. Jetzt die Weichfaserdämmplatten so auf die
Innenwände der geschlossenen Kammer kleben, dass sie rundum ca. 2 cm
Platz haben. Die Rückwand schließt das Gehäuse. Der Boden wird nicht
verklebt. Das Gehäuse nach Trocknung des Klebers (über Nacht)
glattschleifen, die Löcher für die Reflexrohre und das Modul HS 80

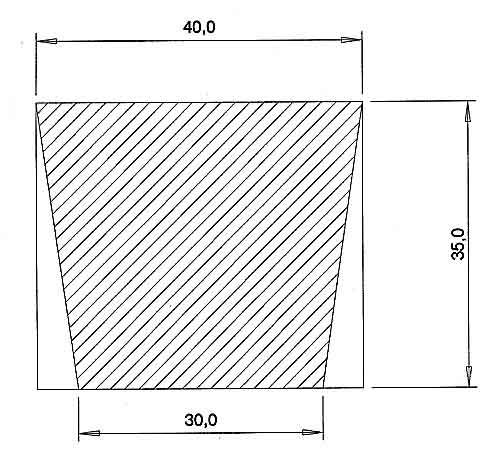

sägen und den Korpus farbig und die trapezförmig zuschnittene
Frontblende klar lackieren. Für die Verklebung der Frontblende mit
dem Korpus Lackleim benutzen. In den Abteiler für das Modul ein 6 mm
Loch zur Kabeldurchführung bohren. Das geschlossene Gehäuse locker
mit Sonofill füllen. Kabel einziehen, Lautsprecher anlöten (auf
Polung achten!) und anschrauben. Reflexrohre einsetzen und Boden mit
dem Schraubrahmen verschrauben. Kabel mit beigefügtem Adapterstecker
mit Modul verbinden. Die richtige Einstellung der
Anpasspotentiometer am Aufstellort des Subwoofers im Zusammenspiel
mit den übrigen Surround-Lautsprechern vornehmen. Wenn alle
Lautsprecher aufgebaut sind, steht einem Heimkinoerlebnis nichts
mehr im Weg. |
