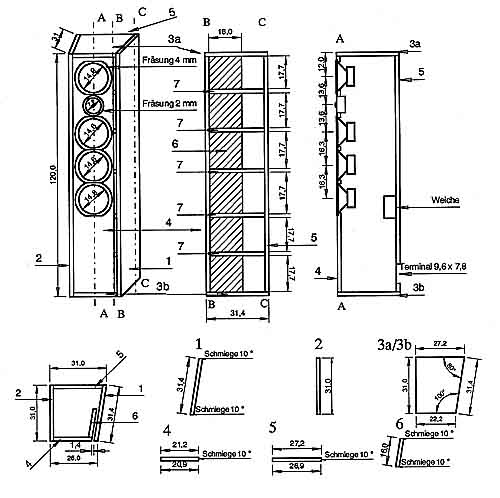

Gehäusematerial: |
19 mm Span -oderMDF
|
|
Brett 1: |
1200 x 317 mm |
|
Brett 2 ( 2x ): |
1200 x 310 mm
|
|
Brett 3: |
272 x 310 mm |
|
Brett 4: |
272 x 1162 mm
|
|
Brett 5: |
212 x 1162 mm |
|
Brett 6: |
163 x 1162 mm
|
|
Leisten 7 (5x): |
295 x 14 x 20 mm |
|
Dämmplatte 1 (12mm): |
1100 x 250 mm
|
|
Dämmplatte 2 (12mm): |
1100 x 200 mm
|
|
Dämmplatte 3 (12mm): |
1100 x 100 mm
|
|
Dämmplatte 4 (12mm) (3x):
|
250 x 180 mm
| |
Alle Bretter nach den vorgegebenen Maßen
zuschneiden. Auf die Seite 2 nacheinander den Deckel 3a, die Front 4
und die Rückwand 5 bündig aufkleben. Nach 10 minütiger
Trocknungszeit die Box auf die Front legen. Den Reflexkanal 6 am
Deckel anzeichnen und aufkleben. Jetzt ist der Boden 3b dran. Nach
dem Einkleben der Weichfaserdämmplatten (auf dem Reflexkanal auf der
Innenseite!) die Lage der Leisten markieren und diese ankleben.
Fehlt nur noch die Seite 1. Die Frequenzweiche wird auf einer
Rasterleiterplatte aufgebaut und mit dem mitgelieferten Kupferdraht
oder (besser) dicken Kabeln frei verlötet und hinter den unteren
Bass auf die Rückwand geschraubt. Das Gehäuse locker mit Sonofill
füllen. Der Bereich des Reflexkanals bleibt frei. Terminal und
Lautsprecher anlöten (auf Polung achten!) und anschrauben. Nach
Fertigstellung der 2. Box über die Musik nachdenken, die Sie als
erste über die neuen Boxen hören wollen.
|
