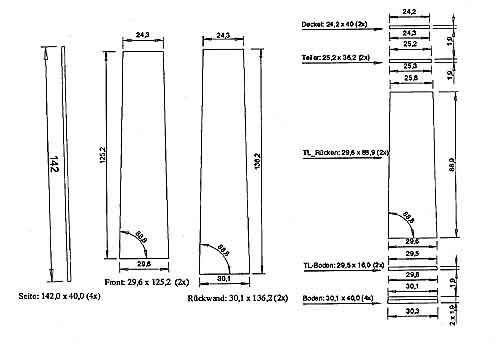

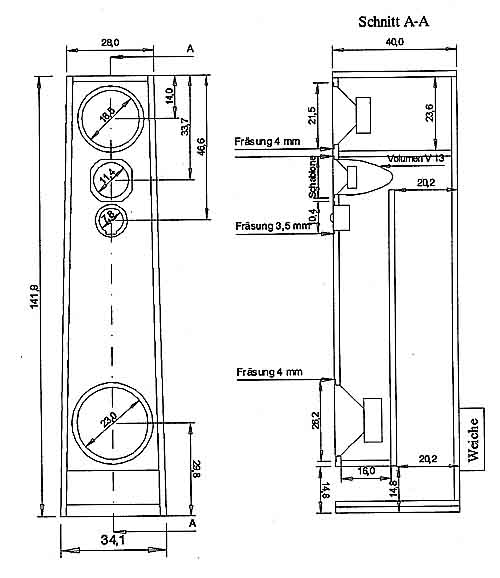

Zusammenbau Bretter nach Zeichnung zuschneiden. Auf allen Seiten Maße der Innenbretter auftragen. Bodenbretter verleimen und -schrauben. Deckel aufkleben. Beim anschließenden Verkleben der Front wird der Deckel automatisch in den Winkel von 91,2° zur Seite gebracht. Lücke zur Seitenwand mit Kleber füllen. Nun den Teiler, die Rückwand, TL-Boden, TL-Rücken und den (Doppel-)Boden einkleben. Alle Weichfaserplatten auf die Innenwände kleben. Auf der 2. Seite die Markierungen für die Innenbretter beachten! Auf dem Boden keine Dämmplatten kleben! 2. Seite aufkleben. Nach der Endbearbeitung der Gehäuse 6 mm-Löcher unten in den TL-Rücken und die Rückwand zur Kabeldurchführung bohren und das Kabel einziehen. Löcher mit Heißkleber abdichten. Dämmstoff hinten in TL einziehen. Volumen V 13 durch Bassloch hochführen und mit Heißkleber hinter Mittelton Öffnung kleben. Ein 6 mm-Loch für Kabel bohren. Restliches Dämmmaterial einlegen. Die Frequenzweiche wird für jeden Weichenzweig getrennt auf Rasterleiterplatten aufgebaut und mit dem mitgelieferten Kupferdraht oder (besser) dicken Kabeln frei verlötet. Die einzelnen Zweige mit mindestens 2,5 mm2 Kabel miteinander verbinden. Frequenzweiche anlöten und an der Rückwand außen befestigen. Zum Schutz der Weiche aus 10mm MDF einen Kasten bauen, der die Platinen und die Kabeldurchführungen abdeckt. In den Deckel 8 Löcher mit 8 mm 2 für Polklemmen bohren und diese anlöten und einschrauben. Lautsprecher anlöten und festschrauben. Bei allen Lötungen auf richtige Polung achten! 2. Box fertigstellen - und - - -aahh...Musik Angaben zum Gehäuseaufbau Holzliste in 19 mm MDF (TL schräg): 142,0 x 40,0 (2x) Seiten 30,1 x 40,0 (2x) Boden 24,2 x 40,0 (1x) Deckel 136,2 x 30,1 (1x) Rückwand 125,2 x 29,6 (1x) Front 88,9 x 29,6 (1x) TL-Rücken 36,2 x 25,2 (1x) Teiler 29,5 x 16,0 (1x) TL-Boden

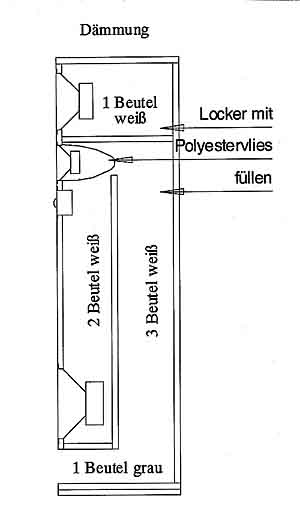

Dämmplatte in 12 mm: Transmissionteil 100 x 25 (1x) auf Rückwand kleben 100 x 15 (2x) auf Seiten hinten 85 x 15 (2x) auf Seiten vorn 75 x 25 (1x) auf TL-Rücken vorn, hinten 40 x 21 (1x) zw. Bass und Hochtöner Bassmitteltonkammer 20 x 30 (4x) auf Seiten, Deckel, Teiler 20 x 20 (3x) auf Rückwand
